ГОСТ
13580-85
УДК
691.328-41:006.354
Группа Ж33
ГОСУДАРСТВЕННЫЙ
СТАНДАРТ СОЮЗА ССР
ПЛИТЫ
ЖЕЛЕЗОБЕТОННЫЕ
ЛЕНТОЧНЫХ
ФУНДАМЕНТОВ
Технические
условия
Reinforced
concrete slabs for strip foundations.
Specifications
ОКП
58 1321
Дата
введения 1987-01-01
УТВЕРЖДЕН И
ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по
делам строительства от 23 сентября 1985 г. № 155
ВЗАМЕН ГОСТ
13580-80
ПЕРЕИЗДАНИЕ.
Июль 1994 г.
Настоящий
стандарт распространяется на железобетонные плиты из тяжелого
бетона для ленточных фундаментов зданий и сооружений.
Плиты
предназначены для применения:
в сухих и
водонасыщенных грунтах;
при расчетной
температуре наружного воздуха (средней температуре воздуха
наиболее холодной пятидневки района строительства согласно СНиП
2.01.01-82) до минус 40°С включительно;
в зданиях и
сооружениях с расчетной сейсмичностью до 9 баллов включительно;
в грунтах и
грунтовых водах с неагрессивной степенью воздействия на
железобетонные конструкции.
Допускается
применять плиты при расчетной температуре наружного воздуха ниже
минус 40°С, а также в грунтах и грунтовых водах с агрессивной
степенью воздействия на железобетонные конструкции при соблюдении
дополнительных требований, установленных проектной документацией на
конкретное здание или сооружение (согласно требованиям СНиП
2.03.01-84, СНиП 2.03.11-85) и указанных в заказе на изготовление
плит.
1.
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

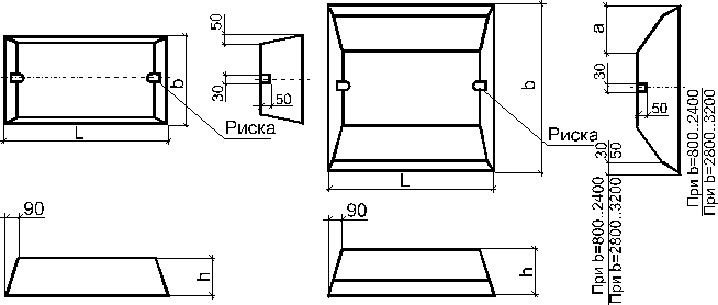

1.1. Форма и
размеры плит, а также их показатели материалоемкости должны
соответствовать указанным на чертеже и в табл. 1.
Плиты
шириной 600 мм Плиты шириной
800-3200 мм
Таблица
1
|
Код
ОКП
|
Марка
плиты
|
Основные
размеры плиты, мм
|
Расход
материалов
|
Марка
плиты (справочная),
|
|
|
|
|
|
|
|
Бетон,
|
Сталь,
кг
|
т
|
|
58
1321 2012
58
1321 2013
|
ФЛ6.24-1
ФЛ6.12-4
|
600
|
2380
1180
|
|
-
|
0,37
0,18
|
1,84
0,91
|
0,93
0,45
|
|
58
1321 2014
58
1321 2015
58
1321 2016
|
ФЛ8.24-1
ФЛ8.24-3
ФЛ8.24-4
|
800
|
2380
|
|
150
|
0,46
|
2,5
3,42
4,81
|
1,15
|
|
58
1321 2017
58
1321 2018
58
1321 2019
|
ФЛ8.12-1
ФЛ8.12-3
ФЛ8.12-4
|
|
1180
|
|
|
0,22
|
1,24
1,7
2,39
|
0,55
|
|
58
1321 2020
58
1321 2021
58
1321 2022
58
1321 2023
|
ФЛ10.30-1
ФЛ10.30-2
ФЛ10.30-3
ФЛ10.30-4
|
|
2980
|
|
|
0,69
|
4,71
6,67
9,04
11,03
|
1,75
|
|
58
1321 2024
58
1321 2025
58
1321 2026
58
1321 2027
|
ФЛ10.24-1
ФЛ10.24-2
ФЛ10.24-3
ФЛ10.24-4
|
1000
|
2380
|
300
|
|
0,55
|
3,76
5,34
7,16
8,82
|
1,38
|
|
58
1321 2028
58
1321 2029
58
1321 2030
58
1321 2031
|
ФЛ10.12-1
ФЛ10.12-2
ФЛ10.12-3
ФЛ10.12-4
|
|
1180
|
|
|
0,26
|
1,87
2,66
3,41
4,4
|
0,65
|
|
58
1321 2032
58
1321 2033
58
1321 2034
58
1321 2035
|
ФЛ10.8-1
ФЛ10.8-2
ФЛ10.8-3
ФЛ10.8-4
|
|
780
|
|
|
0,17
|
1,24
1,76
2,26
2,92
|
0,42
|
|
58
1321 2036
58
1321 2037
58
1321 2038
58
1321 2039
|
ФЛ12.30-1
ФЛ12.30-2
ФЛ12.30-3
ФЛ12.30-4
|
|
2980
|
|
|
0,82
|
7,88
12,76
17,46
21,43
|
2,05
|
|
58
1321 2040
58
1321 2041
58
1321 2042
58
1321 2043
|
ФЛ12.24-1
ФЛ12.24-2
ФЛ12.24-3
ФЛ12.24-4
|
1200
|
2380
|
|
350
|
0,65
|
6,3
10,2
13,83
17,13
|
1,63
|
|
58
1321 2044
58
1321 2045
58
1321 2046
58
1321 2047
|
ФЛ12.12-1
ФЛ12.12-2
ФЛ12.12-3
ФЛ12.12-4
|
|
1180
|
|
|
0,31
|
3,13
5,09
6,57
8,55
|
0,78
|
|
58
1321 2048
58
1321 2049
58
1321 2050
58
1321 2051
|
ФЛ12.8-1
ФЛ12.8-2
ФЛ12.8-3
ФЛ12.8-4
|
|
780
|
|
|
0,2
|
2,08
3,38
4,37
5,69
|
0,5
|
|
58
1321 2052
58
1321 2053
58
1321 2054
58
1321 2055
|
ФЛ14.30-1
ФЛ14.30-2
ФЛ14.30-3
ФЛ14.30-4
|
|
2980
|
|
|
0,96
|
12,43
19,09
23,46
34,65
|
2,4
|
|
58
1321 2056
58
1321 2057
58
1321 2058
58
1321 2059
|
ФЛ14.24-1
ФЛ14.24-2
ФЛ14.24-3
ФЛ14.24-4
|
1400
|
2380
|
|
400
|
0,76
|
9,85
15,12
18,76
27,72
|
1,90
|
|
58
1321 2060
58
1321 2061
58
1321 2062
58
1321 2063
|
ФЛ14.12-1
ФЛ14.12-2
ФЛ14.12-3
ФЛ14.12-4
|
|
1180
|
|
|
0,36
|
4,68
7,18
9,37
13,84
|
0,91
|
|
58
1321 2064
58
1321 2065
58
1321 2066
58
1321 2067
|
ФЛ14.8-1
ФЛ14.8-2
ФЛ14.8-3
ФЛ14.8-4
|
|
780
|
300
|
|
0,23
|
3,11
4,78
6,23
9,22
|
0,58
|
|
58
1321 2068
58
1321 2069
58
1321 2070
58
1321 2071
|
ФЛ16.30-1
ФЛ16.30-2
ФЛ16.30-3
ФЛ16.30-4
|
|
2980
|
|
|
1,09
|
15,82
26,42
37,32
46,11
|
2,71
|
|
58
1321 2072
58
1321 2073
58
1321 2074
58
1321 2075
|
ФЛ16.24-1
ФЛ16.24-2
ФЛ16.24-3
ФЛ16.24-4
|
1600
|
2380
|
|
500
|
0,86
|
12,55
21,13
29,85
36,57
|
2,15
|
|
58
1321 2076
58
1321 2077
58
1321 2078
58
1321 2079
|
ФЛ16.12-1
ФЛ16.12-2
ФЛ16.12-3
ФЛ16.12-4
|
|
1180
|
|
|
0,41
|
6,02
10,55
14,90
17,51
|
1,03
|
|
58
1321 2080
58
1321 2081
58
1321 2082
58
1321 2083
|
ФЛ16.8-1
ФЛ16.8-2
ФЛ16.8-3
ФЛ16.8-4
|
|
780
|
|
|
0,26
|
3,84
7,02
9,93
11,15
|
0,65
|
|
58
1321 2084
58
1321 2085
58
1321 2086
58
1321 2087
|
ФЛ20.30-1
ФЛ20.30-2
ФЛ20.30-3
ФЛ20.30-4
|
|
2980
|
|
|
2,04
|
15,60
25,16
36,85
50,04
|
5,10
|
|
58
1321 2088
58
1321 2089
58
1321 2090
58
1321 2091
|
ФЛ20.24-1
ФЛ20.24-2
ФЛ20.24-3
ФЛ20.24-4
|
2000
|
2380
|
|
700
|
1,62
|
12,47
20,12
29,48
39,99
|
4,05
|
|
58
1321 2092
58
1321 2093
58
1321 2094
58
1321 2095
|
ФЛ20.12-1
ФЛ20.12-2
ФЛ20.12-3
ФЛ20.12-4
|
|
1180
|
|
|
0,78
|
6,19
10,02
14,69
19,95
|
1,95
|
|
58
1321 2096
58
1321 2097
58
1321 2098
58
1321 2099
|
ФЛ20.8-1
ФЛ20.8-2
ФЛ20.8-3
ФЛ20.8-4
|
|
780
|
|
|
0,50
|
4,04
6,57
9,70
13,00
|
1,25
|
|
58
1321 2100
58
1321 2101
58
1321 2102
58
1321 2103
|
ФЛ24.30-1
ФЛ24.30-2
ФЛ24.30-3
ФЛ24.30-4
|
|
2980
|
|
|
2,39
|
27,44
43,86
67,09
73,40
|
5,98
|
|
58
1321 2104
58
1321 2105
58
1321 2106
58
1321 2107
|
ФЛ24.24-1
ФЛ24.24-2
ФЛ24.24-3
ФЛ24.24-4
|
2400
|
2380
|
500
|
900
|
1,90
|
21,80
34,97
53,48
58,70
|
4,75
|
|
58
1321 2108
58
1321 2109
58
1321 2110
58
1321 2111
|
ФЛ24.12-1
ФЛ24.12-2
ФЛ24.12-3
ФЛ24.12-4
|
|
1180
|
|
|
0,91
|
10,69
17,44
26,27
29,31
|
2,30
|
|
58
1321 2112
58
1321 2113
58
1321 2114
58
1321 2115
|
ФЛ24.8-1
ФЛ24.8-2
ФЛ24.8-3
ФЛ24.8-4
|
|
780
|
|
|
0,58
|
7,10
11,52
17,62
19,51
|
1,45
|
|
58
1321 2116
58
1321 2117
58
1321 2118
58
1321 2119
|
ФЛ28.24-1
ФЛ28.24-2
ФЛ28.24-3
ФЛ28.24-4
|
|
2380
|
|
|
2,36
|
32,01
50,37
79,86
97,06
|
5,90
|
|
58
1321 2120
58
1321 2121
58
1321 2122
58
1321 2123
|
ФЛ28.12-1
ФЛ28.12-2
ФЛ28.12-3
ФЛ28.12-4
|
2800
|
1180
|
|
1000
|
1,13
|
15,03
24,80
39,12
47,02
|
2,82
|
|
58
1321 2124
58
1321 2125
58
1321 2126
58
1321 2127
|
ФЛ28.8-1
ФЛ28.8-2
ФЛ28.8-3
ФЛ28.8-4
|
|
780
|
|
|
0,72
|
10,30
16,72
26,05
31,33
|
1,80
|
|
58
1321 2128
58
1321 2129
58
1321 2130
|
ФЛ32.12-1
ФЛ32.12-2
ФЛ32.12-3
|
3200
|
1180
|
|
1200
|
1,29
|
23,24
37,41
53,03
|
3,23
|
|
58
1321 2131
58
1321 2132
58
1321 2133
|
ФЛ32.8-1
ФЛ32.8-2
ФЛ32.8-3
|
|
780
|
|
|
0,82
|
15,76
24,89
35,81
|
2,05
|
Примечания:
1.
Расход стали указан для плит без монтажных петель. В случае установки
в плитах монтажных петель или закладных изделий и выпусков
арматуры (п. 1.3) расход стали на плиту, указанный в табл. 1, следует
соответственно изменить.
2.
Маccа приведена для плит из тяжелого бетона средней плотности 2500
кг/.
3.
Допускается изготовлять плиты размерами, отличными от указанных на
чертеже и в табл. 1, на действующем оборудовании до 1 января 1989 г.
|
