ГОСТ 17538-82

Группа Ж33

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КОНСТРУКЦИИ И ИЗДЕЛИЯ ЖЕЛЕЗОБЕТОННЫЕ

ДЛЯ ШАХТ ЛИФТОВ ЖИЛЫХ ЗДАНИЙ

Технические условия

Reinforced concrete constructions and products

for lift chafts of residential buildings.

Specifications

ОКП 58 9620

      Дата введения 1983-01-01

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН  И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

ИСПОЛНИТЕЛИ:

В.С.Волга, канд. техн. наук (руководитель темы); С.Н.Петрук; В.Ф.Блинов; М.Я..Энштейн; А.Н.Мокеев; С.А.Каган, канд. техн. наук; М.Л.Зайченко, канд. техн. наук; Е.Н.Райков; В.И.Деньщиков

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 20 апреля 1982 г. N 100

3. ВЗАМЕН ГОСТ 17538-72

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ (июль 1989 г.) с Изменениями N 1, 2, утвержденными в ноябре 1986 г., августе 1988 г. (ИУС 2-87, 12-88)

6. ВНЕСЕНА поправка, опубликованная в ИУС N 12 1990 г.

Поправка внесена юридическим бюро "Кодекс".

Настоящий стандарт распространяется на железобетонные конструкции и изделия (далее - конструкции), изготовляемые из тяжелого бетона или легкого конструкционного  бетона и предназначенные для устройства шахт пассажирских лифтов по ГОСТ 5746 в жилых зданиях, а также в гостиницах, пансионатах, домах отдыха и других зданиях с высотами этажей 2,8 и 3,0 м

(Измененная редакция, Изм. N 1).

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Конструкции шахт лифтов в зависимости от назначения и расположения по высоте шахты (черт. 1) подразделяются на следующие типы:

ШЛН - объемные блоки шахт лифтов (далее - блоки) нижние;

ШЛС - блоки средние (основные);

ШЛВ - блоки верхние; ПЛ - плиты перекрытия над шахтами лифтов (далее - плиты перекрытия);

ПП - плиты пола приямка шахт лифтов (далее - плиты приямка);

ТЛ - тумбы под буферы кабин лифтов (далее - тумбы).

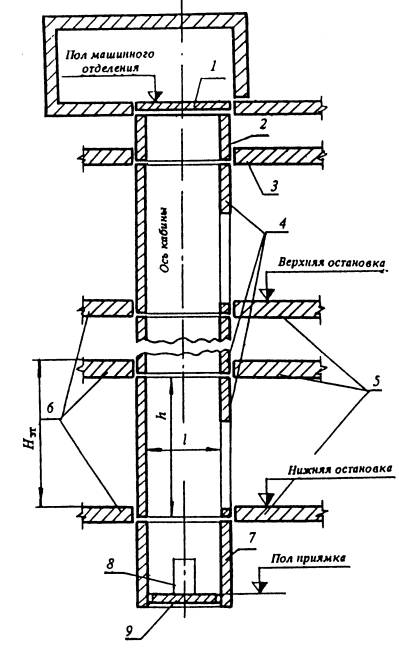

Схема шахты лифта

1 - плита перекрытия над шахтой лифта; 2 - верхний блок;

3 - чердачное перекрытие; 4 - средние блоки; 5 - лестничные площадки;

6 - междуэтажные перекрытия; 7 - нижний блок; 8 - тумба под буфер кабины;

9 - плита пола приямка;   - высота этажа здания

Черт. 1

1.2. Конструкции шахт лифтов (за исключением тумб) в зависимости от расположения противовеса по отношению к кабине лифта изготовляют в двух исполнениях: противовес сзади кабины, противовес справа кабины.

1.1, 1.2. (Измененная редакция, Изм. N 1).

1.3. Форма и основные размеры конструкций должны соответствовать указанным на черт. 2-4, 6-8 и в табл. 1. На действующем оборудовании допускается изготовлять до 01.01.91 конструкции размерами, указанными на:

черт. 2а, 2б, 6-9 и в табл. 1а - для шахт лифтов грузоподъемностью 320 и 400 кг;

черт. 3а, 4а, 6-9 и в табл. 1б - для шахт лифтов грузоподъемностью 500 и 630 кг.

Толщина стенок блоков устанавливается рабочими чертежами на эти блоки. Конструкция плит приямка устанавливается рабочими чертежами конкретных зданий с учетом обязательного опирания этих плит на конструкции нулевого цикла. Допускается устройство плит приямка из монолитного железобетона одновременно с возведением конструкций нулевого цикла, а также предусматривать плиту приямка, объединенную с нижним блоком. В зависимости от принятой конструкции приямка высоту нижнего блока шахт лифтов со скоростью движения 1, 6 м/с, указанную в табл. 1, 1а, 1б, допускается изменять.

Верхние блоки могут быть объединены с плитами перекрытий над шахтами.

(Измененная редакция, Изм. N 1,2).

1.4. Номинальную толщину стенок  блоков принимают кратной 20 мм.

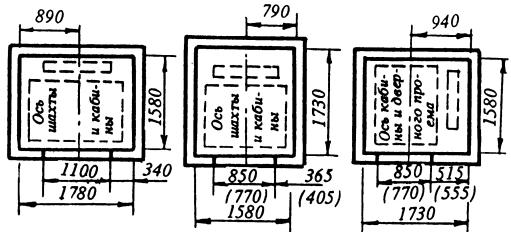

ПЛАНЫ ШАХТ ЛИФТОВ ГРУЗОПОДЪЕМНОСТЬЮ 400 И 320 кг

  Противовес сзади кабины                       Противовес справа кабины

      Черт. 2                   Черт. 2а                Черт. 2б

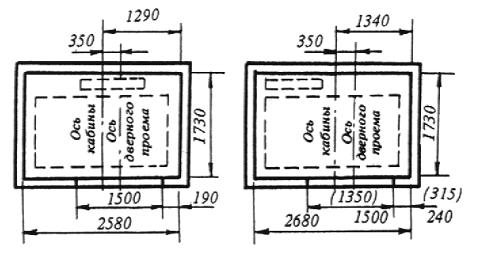

ПЛАНЫ ШАХТ ЛИФТОВ ГРУЗОПОДЪЕМНОСТЬЮ 630 И 500 кг

Противовес сзади кабины

Черт. 3                            Черт. 3а

Примечание к черт. 2а, 2б и 3а. Размеры без скобок для блоков - по табл. 1, в скобках - по табл.1а и 1б.

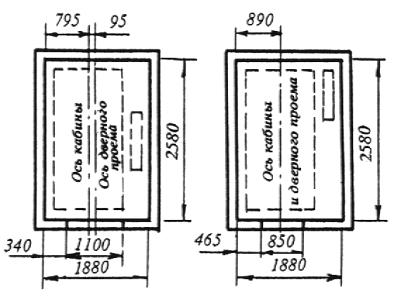

Противовес справа кабины

Черт. 4                            Черт. 4а

Черт. 5. (Исключен, Изм. N 1).

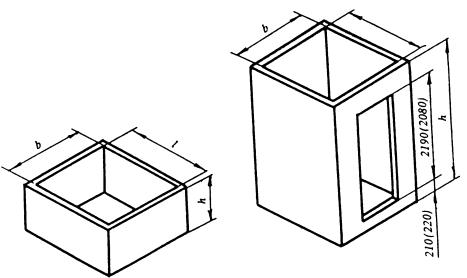

Нижний и верхний блоки                   Средний блок

Черт. 6*                            Черт. 7

Примечание к черт. 7. Размеры без скобок для блоков - по табл. 1, в скобках - по табл. 1а и 1б.

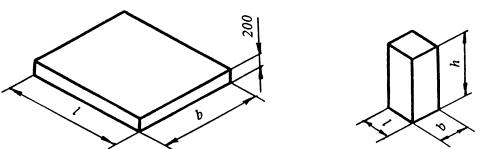

Плита перекрытия                         Тумба

Черт. 8                            Черт. 9

    Таблица 1

    Таблица 1а
