ГОСТ 21506-87
Группа ЖЗЗ
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ РЕБРИСТЫЕ
ВЫСОТОЙ 300 мм ДЛЯ ЗДАНИЙ И СООРУЖЕНИЙ
Технические условия
Reinforced concrete ribbed floor slabs of 300 mm depth
for buildings and structures. Specifications
ОКП 58 4200
Дата введения 01.01.88
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Центральным
научно-исследовательским и проектно-экспериментальным институтом
промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
РАЗРАБОТЧИКИ
А.А.Музыко (руководитель темы);
Э.Н.Кодыш, канд. техн. наук; И.Б.Баранова; В.И.Пименова;
Г.И.Бердичевский, д-р техн.наук; А.Е.Кузьмичев, канд. техн. наук;
В.И.Деньщиков; В.П.Ковтунов, канд. техн. наук; В.И.Чернобаев, канд.
техн. наук.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 11.05.87 № 91
3. ВЗАМЕН ГОСТ 21506-76 (в части плит высотой 300 мм)
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ПЕРЕИЗДАНИЕ. Октябрь 1991 г.
Настоящий стандарт распространяется на
железобетонные предварительно напряженные ребристые плиты высотой 300
мм, изготовляемые из тяжелого или легкого бетона и предназначенные для
перекрытий многоэтажных общественных зданий, производственных и
вспомогательных зданий промышленных предприятий и сооружений различного
назначения с шагом несущих конструкций 6 м.
Плиты применяют:
для отапливаемых и неотапливаемых
зданий, сооружений и на открытом воздухе при расчетной температуре
наружного воздуха (средней температуре воздуха наиболее холодной
пятидневки района строительства согласно СНиП 2.01.01-82) до минус 40
°С включ.;
в условиях систематического .воздействия технологических температур до 50 °С включ.;
при неагрессивной, слабо- и среднеагрессивной степенях воздействия газообразной среды на железобетонные конструкции;
для зданий и сооружений, возводимых в несейсмических и сейсмических районах (при расчетной сейсмичности до 9 баллов включ.).
Допускается применять плиты в
неотапливаемых зданиях и сооружениях и на открытом воздухе при
расчетной температуре наружного воздуха ниже минус 40 °С, а также в
условиях систематического воздействия технологических температур выше
50 °С при соблюдении дополнительных требований, установленных проектной
документацией конкретного здания или сооружения (согласно требованиям
СНиП 2.03.01-84 и СНиП 2.03.04-84) и указанных в заказе на изготовление
плит.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Плиты следует изготовлять в
соответствии с требованиями настоящего стандарта и технологической
документации, утвержденной в установленном порядке, по рабочим чертежам
серии 1.042.1-4.
1.2. Основные параметры и размеры
1.2.1. Форма и основные размеры плит должны соответствовать указанным на черт. 1-3 и в табл. 1.
1.2.2. Основные параметры плит должны соответствовать указанным:
в табл. 2 - для плит, предназначенных для эксплуатации в газообразных средах с неагрессивной степенью воздействия;
в табл. 3 - для плит, предназначенных
для эксплуатации в газообразных средах со слабо- и среднеагрессивными
степенями воздействия;
в обязательном приложении - для плит с напрягаемой арматурой сталью класса А-IIIв.
1.2.3. В случаях, предусмотренных
проектной документацией на конкретное здание или сооружение, плиты
могут иметь отверстия и вырезы в полках, углубления на наружных гранях
продольных ребер для устройства бетонных шпонок между смежными плитами,
а также дополнительные закладные изделия.
1.2.4. Буквенно-цифровые группы в
марках плит, приведенных в табл. 2, 3 и обязательном приложении,
содержат следующие обозначения основных характеристик плит:
первая группа - типоразмер плиты: наименование конструкции и порядковый номер ее типоразмера (табл. 1);
вторая группа - несущая способность
плиты, класс напрягаемой арматуры стали и вид бетона (для плит,
изготовляемых из легкого бетона, добавляют прописную букву Л);
третья группа - наличие отверстий
диаметрами 400, 700 и 1000 мм для пропуска вентиляционных шахт или
установки крышных вентиляторов (обозначаемых соответственно 1, 2 и 3).
Пример условного обозначения
(марки) плиты типоразмера П2, первой несущей способности, с
напрягаемой арматурной сталью класса Ат-V, изготовленной из тяжелого
бетона, предназначенной для эксплуатации в неагрессивной среде, с
круглым отверстием диаметром 700 мм:
П2-1АтV-2
То же, плиты типоразмера П1, третьей
несущей способности, с напрягаемой арматурной сталью класса А-IV,
изготовленной из легкого бетона нормальной проницаемости:
П1- ЗIVЛ-Н

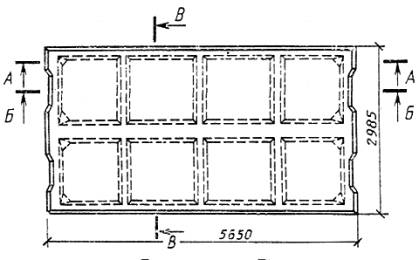

Плита типоразмера П1

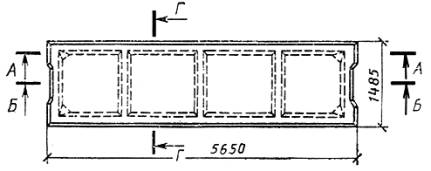

Плита типоразмера П2

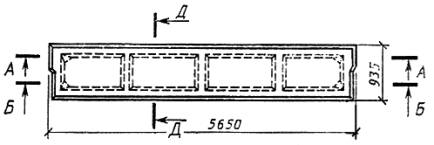

Плита типоразмера П3

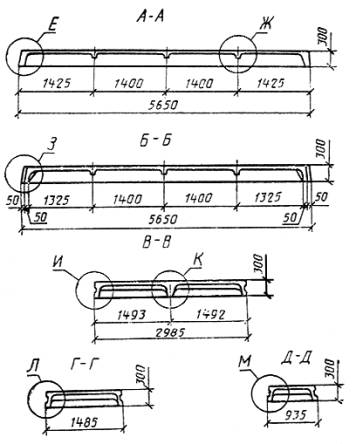

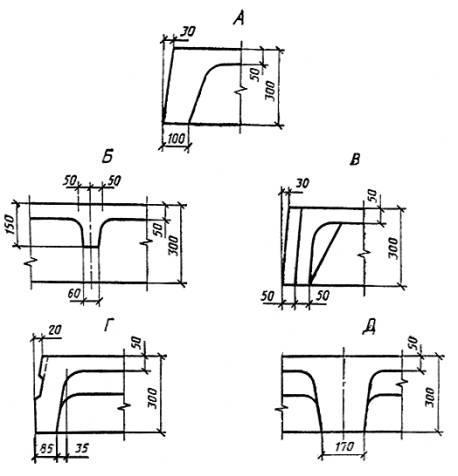

Черт. 1

Черт. 2

Черт. 3
Таблица 1
Типоразмер плиты
|
Основные размеры плиты,
мм
|
Масса плиты (справочная),
т
|
Назначение плиты
|
|
Длина
|
Ширина
|
|
|
П1
|
5650
|
2985
|
3,85 (3,08)
|
Рядовые
|
П2
|
5650
|
1485
|
1,90 (1,52)
|
Рядовые и межколонные
|
П3
|
5650
|
935
|
1,45 (1,16)
|
Межколонные пристенные
|
Примечание. Масса плиты приведена без скобок для тяжелого бетона средней плотности 2500 кг/м , в скобках - для легкого бетона средней плотности 2000 кг/м .
|
|
