ГОСТ 26992-86
УДК 624.012.45:006.354 Группа Ж33
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОГОНЫ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПОКРЫТИЙ ЗДАНИЙ ПРОМЫШЛЕННЫХ
И СЕЛЬСКОХОЗЯЙСТВЕННЫХ ПРЕДПРИЯТИЙ
Технические условия
Reinforced concrete purlins for roofings in industrial
and agricultural buildings. Specifications
ОКП 58 2500
Дата введения 1987-01-01
Информационные данные
1. РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР
Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР
Государственным агропромышленным комитетом СССР
РАЗРАБОТЧИКИ
В.А.Бажанова (руководитель темы); Д.Г.Родина; В.И.Пименова; Г.И.Бердичевский, д-р техн. наук; А.И.Мангушев, канд.техн.наук; Р.Д.Федотова, канд. техн. наук; В.М.Скубко
2. ВНЕСЕН ЦНИИпромзданий Госстроя СССР
3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 21 июня 1986 г. № 84
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта
|
Обозначение НТД, на который дана ссылка |
Номер пункта
|
|
ГОСТ 5781-82 |
2.7, 2.9 |
ГОСТ 17624-78 |
4.2 |
|
ГОСТ 6727-80 |
2.9 |
ГОСТ 18105.1-80 |
4.2 |
|
ГОСТ 8829-85 |
4.1 |
ГОСТ 22362-80 |
4.6 |
|
ГОСТ 10060-78 |
4.3 |
ГОСТ 22690.0-77 |
4.2 |
|
ГОСТ 10180-90 |
4.2 |
ГОСТ 22690.1-77 |
4.2 |
|
ГОСТ 10884-81 |
2.7, 2.9 |
ГОСТ 22690.2-77 |
4.2 |
|
ГОСТ 10922-90 |
4.5 |
ГОСТ 22690.3-77 |
4.2 |
|
ГОСТ 12730.0-78 |
4.4 |
ГОСТ 22690.4-77 |
4.2 |
|
ГОСТ 12730.5-84 |
4.4 |
ГОСТ 26633-85 |
2.3 |
|
ГОСТ 13015.0-83 |
2.2, 2.5, 2.13, 3.1, 4.8, 5.1 |
СНиП 2.01.01-82 |
Вводная часть |
|
ГОСТ 13015.1-81 |
3.1 |
СНиП 2.03.01-84 |
" |
|
ГОСТ 13015.2-81 |
5.1 |
СНиП 2.03.04-84 |
" |
|
ГОСТ 13015.3-81 |
5.2 |
СНиП 2.03.11-85 |
2.3 |
|
ГОСТ 13015.4-84 |
5.3 |
ТУ 65.05-06-80 |
2.7 |
6. ПЕРЕИЗДАНИЕ. Июнь 1994 г.
Настоящий стандарт распространяется на железобетонные прогоны таврового сечения длиной 6 м с переменной высотой стенки, изготовляемые из тяжелого бетона и предназначенные для применения в покрытиях зданий промышленных и сельскохозяйственных предприятий при уклоне кровли до 5 и до 25 % включ.
Прогоны изготовляют по рабочим чертежам серии 1.462-14.
Прогоны предназначены для покрытий зданий:
- неотапливаемых с кровлей из асбестоцементных волнистых листов, укладываемых непосредственно по прогонам;
- отапливаемых с кровлей из асбестоцементных волнистых листов, укладываемых по утепленным плитам;
- отапливаемых с легкими ограждающими конструкциями (при уклоне кровли до 5 %).
Прогоны применяют:
- для неотапливаемых зданий и на открытом воздухе при расчетной температуре наружного воздуха (средней температуре воздуха наиболее холодной пятидневки района строительства согласно СНиП 2.01.01) до минус 40°С включ.;
- для зданий, возводимых в районах с сейсмичностью менее 7 баллов;
- при неагрессивной, слабо- и cреднеагрессивной степенях воздействия газовой среды на железобетонные конструкции;
- в условиях систематического воздействия технологических температур до 50 °С включ.
Допускается применять прогоны в неотапливаемых зданиях и на открытом воздухе при расчетной температуре наружного воздуха ниже минус 40°С, а также в условиях систематического воздействия технологических температур выше 50°С при соблюдении требований, установленных проектной документацией конкретного здания (согласно СНиП 2.03.01, СНиП 2.03.04) и указанных в заказе на изготовление прогонов.
1. Типы, основные параметры и размеры
1.1. Прогоны подразделяют на типы:
а) с полкой, перпендикулярной к ребру прогона (черт. 1):
- для зданий с уклоном кровли до 25 % включ.:
1ПР - с ненапрягаемой продольной арматурой,
2ПР - предварительно напряженные;
- для зданий с уклоном кровли до 5 % включ.:
3ПР - предварительно напряженные;
б) с косой полкой для зданий с уклоном кровли 25 % (черт. 2):
4ПР - с ненапрягаемой продольной арматурой,
5ПР - предварительно напряженные.
1.2. Форма и основные размеры прогонов типов 1ПР - 3ПР должны соответствовать указанным на черт. 1, прогонов типов 4ПР и 5ПР - на черт. 2.

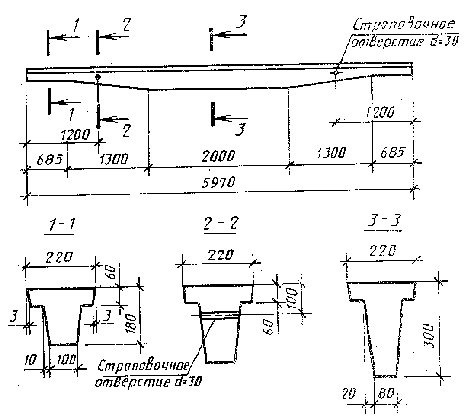

Прогоны типов 1ПР-3ПР
Черт. 1

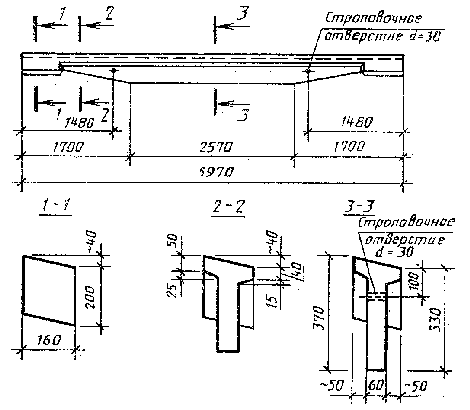

Прогоны типов 4ПР и 5ПР
Черт. 2
1.3. Марки прогонов и их основные параметры приведены в табл. 1.
1.4. Прогоны изготовляют со строповочными отверстиями диаметром до 50 мм для подъема и монтажа прогонов с применением специальных захватных устройств.
Допускается вместо строповочных отверстий предусматривать замкнутые монтажные петли треугольной формы по серии 3.400-7.
1.5. Марка прогона состоит из буквенно-цифровых групп, разделенных дефисами.
Марки прогонов, приведенных в табл. 1, содержат следующие обозначения основных характеристик прогонов:
- первая группа - тип прогона (п. 1.1);
- вторая группа - порядковый номер прогона по несущей способности (табл. 1), а также класс напрягаемой продольной арматуры для предварительно напряженных прогонов;
- третья группа - дополнительные характеристики, отражающие стойкость к воздействию агрессивной среды, характеризуемую показателем проницаемости бетона:
Н - бетон нормальной проницаемости;
П - бетон пониженной проницаемости.
При наличии в прогонах дополнительных закладных изделий в третьей группе приводят их обозначения строчными буквами русского алфавита.
Пример условного обозначения (марки) прогона типа 1ПР, третьей несущей способности:
1ПР-3
То же, типа 3ПР, пятой несущей способности, с напрягаемой продольной арматурой класса Ат-VCK, предназначенного для применения в покрытиях зданий с среднеагрессивной степенью воздействия газовой среды на железобетонные конструкции:
3ПР-5AтVCК-П
Таблица 1
|
Марка |
Расчетная нагрузка, |
Расход материалов |
Марка |
Масса прогона |
Обозначение выпуска типовой |
|
|
прогона
|
кН/м (кгс/м) |
Бетон,
|
Сталь, кг |
бетона |
(справочная), т |
проектной документации серии 1.462-14 |
|
Прогоны без предварительного напряжения |
||||||
|
1ПР-1
|
|
|
|
|
|
|
|
1ПР-1-Н
|
2,8 (290)
|
|
24
|
М200
|
|
|
|
1ПР-1-П
|
|
|
|
|
|
|
|
1ПР-2
|
|
|
|
|
|
|
|
1ПР-2-Н
|
4,0 (410)
|
|
31
|
М250
|
|
|
|
1ПР-2-П
|
|
|
|
|
|
|
|
1ПР-3
|
|
|
|
|
|
|
|
1ПР-3-Н
|
5,5 (560)
|
0,19
|
37
|
М300
|
0,5
|
Вып. 1
|
|
1ПР-3-П
|
|
|
|
|
|
|
|
1ПР-4
|
|
|
|
|
|
|
|
1ПР-4-Н
|
6,8 (690)
|
|
44
|
М350
|
|
|
|
1ПР-4-П
|
|
|
|
|
|
|
|
1ПР-5
|
|
|
|
|
|
|
|
1ПР-5-Н
|
8,2 (840)
|
|
57
|
М400
|
|
|
|
1ПР-5-П
|
|
|
|
|
|
|
|
Прогоны с напрягаемой арматурой класса Aт-V (A-V) |
||||||
|
2ПР-1AтV (AV)
|
3,6 (370)
|
|
20
|
|
|
|
|
2ПР-2AтV (AV)
|
4,7 (480)
|
|
26
|
М300
|
|
|
|
2ПР-3AтV (AV)
|
5,9 (600)
|
|
32
|
|
|
|
|
2ПР-4AтV (AV)
|
7,6 (770)
|
|
40
|
М400
|
|
|
|
2ПР-5AтV (AV)
|
9,2 (940)
|
0,19
|
50
|
|
0,5
|
Вып. 1
|
|
3ПР-1AтV (AV)
|
3,6 (370)
|
|
17
|
|
|
|
|
3ПР-2AтV (AV)
|
5,2 (530)
|
|
20
|
М300
|
|
|
|
3ПР-3AтV (AV)
|
6,7 (680)
|
|
22
|
|
|
|
|
3ПР-4AтV (AV)
|
8,6 (880)
|
|
31
|
М400
|
|
|
|
3ПР-5AтV (AV)
|
10,9 (1110)
|
|
35
|
М500
|
|
|
|
3ПР-6AтV (AV)
|
13,1 (1340)
|
|
38
|
М600
|
|
|
|
Прогоны с напрягаемой арматурой класса Aт-IVc |
||||||
|
2ПР-1AтIVC
|
3,6 (370)
|
|
22
|
|
|
|
|
2ПР-2AтIVC
|
4,7 (480)
|
|
28
|
М300
|
|
|
|
2ПР-3AтIVC
|
5,6 (600)
|
|
34
|
|
|
|
|
2ПР-4AтIVC
|
7,6 (770)
|
|
43
|
М400
|
|
|
|
2ПР-5AтIVC
|
8,7 (890)
|
0,19
|
53
|
|
0,5
|
Вып. 1
|
|
3ПР-1AтIVC
|
4,0 (410)
|
|
19
|
|
|
|
|
3ПР-2AтIVC
|
5,4 (550)
|
|
22
|
М300
|
|
|
|
3ПР-3AтIVC
|
6,7 (680)
|
|
25
|
|
|
|
|
3ПР-4AтIVC
|
8,6 (880)
|
|
33
|
М400
|
|
|
|
3ПР-5AтIVC
|
10,5 (1060)
|
|
38
|
М500
|
|
|
|
Прогоны с напрягаемой арматурой класса A-IV |
||||||
|
2ПР-1AIV
|
3,6 (370)
|
|
|
|
|
|
|
2ПР-1AIV-Н
|
3,1 (320)
|
|
22
|
|
|
|
|
2ПР-1AIV-Г
|
|
|
|
|
|
|
|
2ПР-2AIV
|
4,7 (480)
|
|
|
|
|
|
|
2ПР-2AIV-H
|
4,4 (450)
|
|
28
|
М300
|
|
|
|
2ПР-2AIV-П
|
|
|
|
|
|
|
|
2ПР-3AIV
|
5,9 (600)
|
|
|
|
|
|
|
2ПР-3AIV-H
|
5,6 (570)
|
0,19
|
34
|
|
0,5
|
Вып. 1
|
|
2ПР-3AIV-П
|
|
|
|
|
|
|
|
2ПР-4AIV
|
7,6 (770)
|
|
|
|
|
|
|
2ПР-4AIV-H
|
7,3 (740)
|
|
43
|
|
|
|
|
2ПР-4AIV-П
|
|
|
|
М400
|
|
|
|
2ПР-5AIV
|
8,7 (890)
|
|
|
|
|
|
|
2ПР-5AIV-H
|
8,0 (820)
|
|
53
|
|
|
|
|
2ПР-5AIV-П
|
|
|
|
|
|
|
|
3ПР-1AIV
|
4,0 (410)
|
|
|
|
|
|
|
3ПР-1AIV-H
|
3,4 (350)
|
|
19
|
|
|
|
|
3ПР-1AIV-П
|
|
|
|
|
|
|
|
3ПР-2AIV
|
5,4 (550)
|
|
|
|
|
|
|
3ПР-2AIV-H
|
4,7 (480)
|
|
22
|
М300
|
|
|
|
3ПР-2AIV-П
|
|
|
|
|
|
|
|
3ПР-3AIV
|
6,7 (680)
|
|
|
|
|
|
|
3ПР-3AIV-H
|
5,9 (600)
|
|
25
|
|
|
|
|
3ПР-3AIV-П
|
|
|
|
|
|
|
|
3ПР-4AIV
|
8,6 (880)
|
|
|
|
|
|
|
3ПР-4AIV-H
|
7,6 (780)
|
|
33 |
|
|
|
|
3ПР-4AIV-П
|
|
|
|
М400
|
|
|
|
3ПР-5AIV
|
10,4 (1060)
|
|
|
|
|
|
|
3ПР-5AIV-H
|
9,2 (940)
|
|
38
|
|
|
|
|
3ПР-5AIV-П
|
|
|
|
|
|
|
|
Прогоны с напрягаемой арматурой класса A-IIIв |
||||||
|
2ПР-1AIIIв
|
|
|
|
|
|
|
|
2ПР-1AIIIв-H
|
2,9 (300)
|
|
22
|
М250
|
|
|
|
2ПР-1AIIIв-П
|
|
|
|
|
|
|
|
2ПР-2AIIIв
|
|
|
|
|
|
|
|
2ПР-2AIIIв-H
|
4,1 (420)
|
|
28
|
М300
|
|
|
|
2ПР-2AIIIв-П
|
|
|
|
|
|
|
|
2ПР-3AIIIв
|
|
|
|
|
|
|
|
2ПР-3AIIIв-H
|
5,3 (540)
|
|
34
|
М300
|
|
|
|
2ПР-3AIIIв-П
|
|
|
|
|
|
|
|
2ПР-4AIIIв
|
|
|
|
|
|
|
|
2ПР-4AIIIв-H
|
6,8 (690)
|
|
41
|
М350
|
|
|
|
2ПР-4AIIIв-П
|
|
|
|
|
|
|
|
2ПР-5AIIIв
|
|
|
|
|
|
|
|
2ПР-5AIIIв-H
|
8,2 (840)
|
|
53
|
М400
|
|
|
|
2ПР-5AIIIв-П
|
|
0,19
|
|
|
0,5
|
Вып. 1
|
|
3ПР-1AIIIв
|
|
|
|
|
|
|
|
3ПР-1AIIIв-H
|
4,0 (410)
|
|
22
|
|
|
|
|
3ПР-1AIIIв-П
|
|
|
|
|
|
|
|
3ПР-2AIIIв
|
|
|
|
|
|
|
|
3ПР-2AIIIв-H
|
5,4 (550)
|
|
25
|
М300
|
|
|
|
3ПР-2AIIIв-П
|
|
|
|
|
|
|
|
3ПР-3AIIIв
|
|
|
|
|
|
|
|
3ПР-3AIIIв-H
|
6,7 (680)
|
|
28
|
|
|
|
|
3ПР-3AIIIв-П
|
|
|
|
|
|
|
|
3ПР-4AIIIв
|
|
|
|
|
|
|
|
3ПР-4AIIIв-H
|
8,1 (830)
|
|
37
|
М400
|
|
|
|
3ПР-4AIIIв-П
|
|
|
|
|
|
|
|
Прогоны с напрягаемой арматурой класса Aт-VСК |
||||||
|
2ПР-1AтVСК-H
|
3,1 (320)
|
|
20
|
|
|
|
|
2ПР-1AтVСК-П
|
|
|
|
|
|
|
|
2ПР-2AтVСК-Н
|
4,2 (430)
|
|
26
|
М300
|
|
|
|
2ПР-2AтVСК-П
|
|
|
|
|
|
|
|
2ПР-3AтVСК-Н
|
5,3 (540)
|
|
32
|
|
|
|
|
2ПР-3AтVСК-П
|
|
|
|
|
|
|
|
2ПР-4AтVСК-Н
|
7,3 (740)
|
|
40
|
|
|
|
|
2ПР-4AтVСК-П
|
|
|
|
М400
|
|
|
|
2ПР-5AтVСК-Н
|
8,7 (890)
|
|
50
|
|
|
|
|
2ПР-5AтVСК-П
|
|
0,19
|
|
|
0,5
|
Вып. 1
|
|
3ПР-1AтVСК-H
|
3,2 (330)
|
|
17
|
|
|
|
|
3ПР-1AтVСК-П
|
|
|
|
|
|
|
|
3ПР-2AтVСК-Н
|
4,7 (480)
|
|
20
|
М300
|
|
|
|
3ПР-2AтVСК-П
|
|
|
|
|
|
|
|
3ПР-3AтVСК-Н
|
6,1 (620)
|
|
22
|
|
|
|
|
3ПР-3AтVСК-П
|
|
|
|
|
|
|
|
3ПР-4AтVСК-Н
|
7,8 (800)
|
|
31
|
М400
|
|
|
|
3ПР-4AтVСК-П
|
|
|
|
|
|
|
|
3ПР-5AтVСК-Н
|
10,0 (1020)
|
|
35
|
М500
|
|
|
|
3ПР-5AтVСК-П
|
|
|
|
|
|
|
|
3ПР-6AтVСК-Н
|
12,2 (1240)
|
|
38
|
М600
|
|
|
|
3ПР-6AтVСК-П
|
|
|
|
|
|
|
